CHƯƠNG 1: BIM LÀ GÌ? ĐỪNG ĐỂ THUẬT NGỮ LÀM KHÓ BẠN

Mục tiêu: Giúp bạn đọc gạt bỏ những hiểu lầm phổ biến và nắm được bản chất cốt lõi của BIM.

1.1. BIM không chỉ là phần mềm 3D

Mở đầu: Cái bẫy của vẻ ngoài hào nhoáng

Khi mới nghe về BIM, hình ảnh đầu tiên hiện lên trong đầu nhiều người thường là những mô hình tòa nhà 3D xoay chuyển linh hoạt trên màn hình máy tính, với màu sắc sống động và chi tiết đến từng viên gạch. Sự hấp dẫn về thị giác này dễ khiến chúng ta lầm tưởng rằng: "À, BIM chính là vẽ 3D bằng phần mềm đời mới thay cho vẽ 2D bằng AutoCAD".

Tuy nhiên, nếu chỉ dừng lại ở đó, chúng ta đang vô tình bỏ qua phần giá trị nhất của BIM. Nếu coi một công trình là một cơ thể sống, thì mô hình 3D chỉ là "lớp da" bên ngoài, còn BIM thực sự nằm ở bộ não và hệ thần kinh bên trong – nơi chứa đựng và điều khiển dòng chảy thông tin.

Bản chất của sự khác biệt: "Mô hình" hay "Mô hình thông tin"?

Sự khác biệt cốt lõi giữa vẽ 3D (3D CAD) truyền thống và BIM nằm ở chữ "I" – Information (Thông tin). Trong môi trường CAD 3D thông thường, bạn tạo ra các hình khối. Một bức tường chỉ đơn thuần là hai mặt phẳng song song với một khối tích rỗng giữa chúng. Nó có hình dáng, nhưng máy tính không hiểu đó là bức tường. Ngược lại, trong BIM, mỗi đối tượng đều là một "đối tượng thông minh" (intelligent object). Khi bạn vẽ một bức tường bằng công cụ BIM, mô hình sẽ hiểu đó là một cấu kiện xây dựng có:

• Định danh và ngữ nghĩa: Nó tên là gì, thuộc tầng mấy, có chức năng chịu lực hay chỉ là tường ngăn?
• Đặc tính vật lý: Nó dày bao nhiêu, làm bằng vật liệu gì (gạch, bê tông hay thạch cao), khả năng cách âm, chống cháy ra sao?
• Mối quan hệ: Nó được đặt trên sàn nào, liên kết với cột nào và có lỗ mở cho cửa sổ nào? Nói cách khác, 3D CAD mô tả công trình trông như thế nào, còn BIM mô tả công trình là cái gì và hoạt động ra sao?

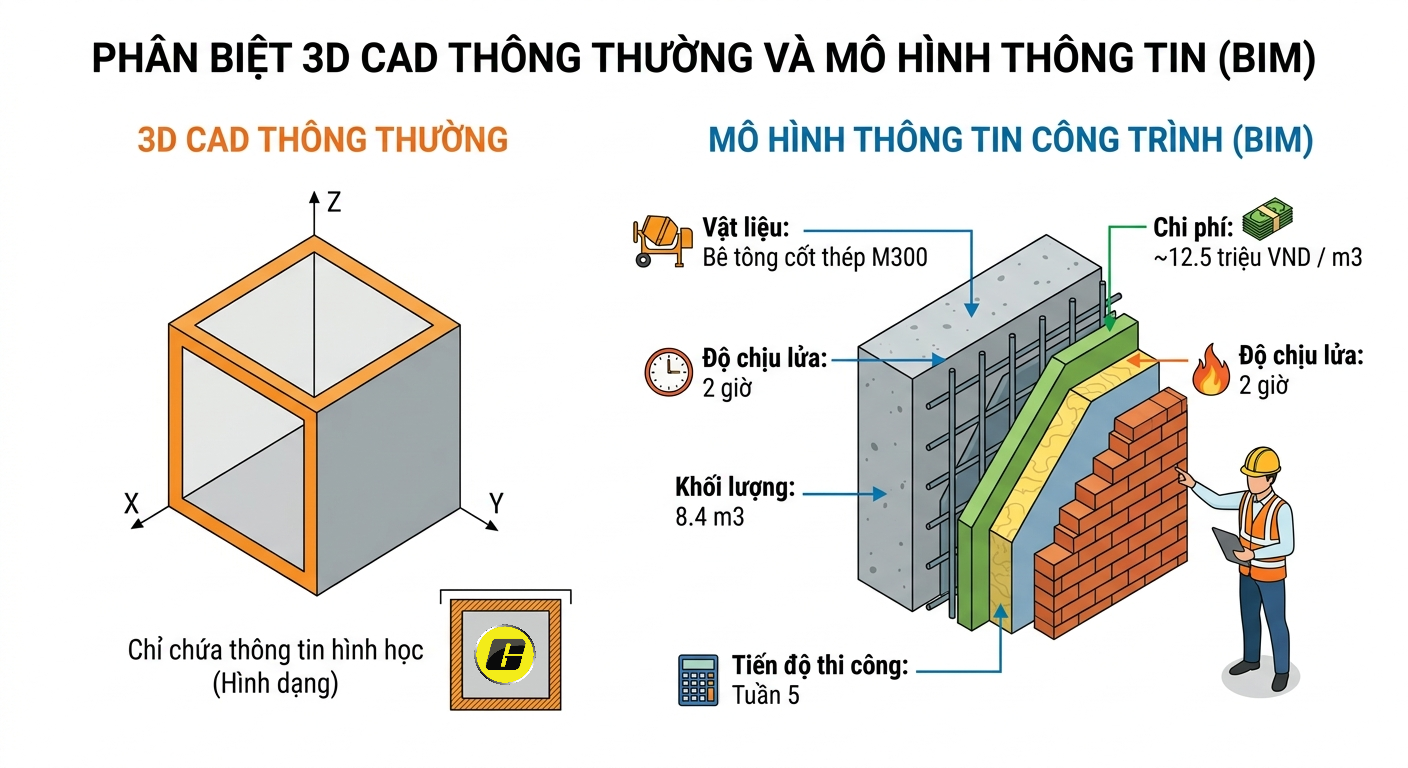

Hình 1.1 - Phân biệt 3D CAD thông thường và mô hình BIM

Ví dụ thực tế: Câu chuyện về cái cửa sổ

Hãy tưởng tượng bạn cần thay đổi kích thước của 50 cái cửa sổ trong một dự án cao tầng:

• Với cách làm cũ (vẽ 3D đơn thuần): Bạn phải sửa từng khối 3D, sau đó thủ công cập nhật lại các bản vẽ mặt bằng, mặt đứng và tự tay sửa lại con số trong bảng thống kê trên Excel. Sai sót thường nảy sinh chính từ việc "quên" cập nhật ở một chỗ nào đó.
• Với BIM: Vì các bản vẽ và bảng thống kê đều được trích xuất trực tiếp từ một "nguồn dữ liệu duy nhất" (single source of truth) là mô hình BIM, nên khi bạn sửa kích thước cửa sổ trên mô hình, tất cả các bản vẽ liên quan và bảng thống kê khối lượng sẽ tự động cập nhật ngay lập tức.

Đây chính là sự kỳ diệu của quy trình quản lý thông tin thay vì chỉ là thao tác vẽ hình.

Người mới hay nhầm

Một trong những nhầm lẫn phổ biến nhất là đánh đồng BIM với một phần mềm cụ thể, ví dụ như Revit.

• Sự thật là: Revit, ArchiCAD hay Tekla chỉ là các công cụ (tools) để thực hiện BIM.
• Hình ảnh ẩn dụ: Nếu BIM là "nghề lái xe", thì Revit chỉ là "chiếc xe". Bạn có một chiếc xe xịn (phần mềm) nhưng nếu không biết luật giao thông và kỹ năng lái (quy trình, tiêu chuẩn), bạn vẫn không thể về đích an toàn. BIM là một phương pháp luận, một cách phối hợp giữa người với người dựa trên công nghệ.

Kết luận

BIM không phải là một phần mềm bạn "cài vào máy", mà là một quy trình bạn "áp dụng vào công việc". Đừng quá sa đà vào việc học lệnh phần mềm mà quên mất mục đích cuối cùng của BIM: tạo ra, quản lý và sử dụng thông tin công trình một cách thông minh nhất để giảm thiểu sai sót và lãng phí.

Một số câu hỏi cho bạn:

• Bạn có thể giải thích rõ hơn về chữ "I" trong BIM không?
• Ví dụ về cái cửa sổ cho thấy lợi ích gì so với 2D?
• Tại sao nói Revit không phải là tất cả của BIM?

1.2. Định nghĩa BIM một cách dễ hiểu: Không chỉ là một cái tên

Mở đầu: Lạc giữa "rừng" định nghĩa

Nếu bạn thử tìm kiếm từ khóa “BIM là gì” trên Google, bạn sẽ nhận được hàng triệu kết quả với hàng trăm định nghĩa khác nhau từ các tổ chức học thuật đến các hãng phần mềm. Người thì nói BIM là một mô hình, người lại bảo đó là một quy trình, có nơi lại định nghĩa đó là một cuộc cách mạng kỹ thuật số, có nơi nói là phương thức sản xuất mới... Đối với người mới bắt đầu, sự đa dạng này đôi khi giống như một "ma trận" chữ nghĩa. Thực tế, không có một định nghĩa duy nhất nào là sai, chỉ là mỗi bên đang nhìn BIM ở một góc độ khác nhau. Để hiểu đúng và đủ mà không bị rối, chúng ta hãy cùng bóc tách ba chữ cái quyền lực này dưới lăng kính thực tiễn nhất.

1.2.1. Giải mã bộ ba B - I - M

Cách đơn giản nhất để hiểu BIM chính là đi từ tên gọi đầy đủ của nó bằng tiếng Anh là: Building Information Modeling.

• Building (Công trình): Đừng hiểu nhầm chữ "Building" chỉ là những tòa nhà cao tầng. Trong thế giới BIM, nó bao quát toàn bộ môi trường xây dựng, từ nhà ở, trụ sở, văn phòng, bệnh viện cho đến cầu đường, hầm chốt hay mạng lưới hạ tầng kỹ thuật.
• Information (Thông tin): Đây chính là "trái tim" của toàn bộ quy trình. Thông tin ở đây không chỉ là kích thước dài-rộng-cao mà còn bao gồm các dữ liệu phi hình học như: chủng loại vật liệu, giá thành, nhà cung cấp, thông số kỹ thuật, lịch bảo trì và ngay cả các mối liên hệ giữa các cấu kiện với nhau.
• Modeling (Sự mô hình hóa/Quy trình): Đây là chữ cái quan trọng nhất nhưng thường bị hiểu sai là "Model" (Cái mô hình). Đuôi "-ing" trong tiếng Anh chỉ một hành động hoặc quy trình. Vì vậy, Modeling ở đây là quy trình tạo lập và quản lý thông tin xuyên suốt vòng đời của công trình.

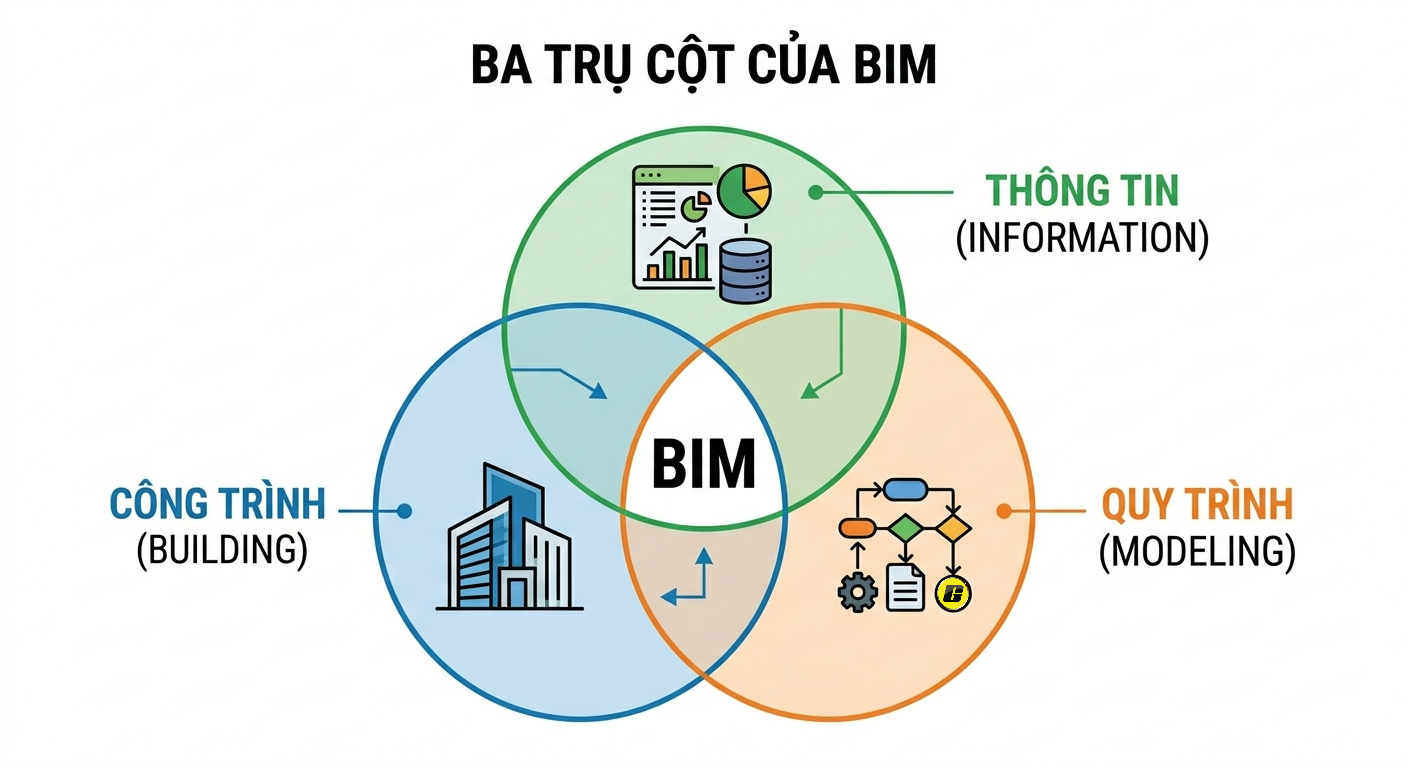

Hình 1.2 - Ba trụ cột của BIM tạo nên giá trị chung

1.2.2. BIM là một "Bản sao số" sống động

Hãy tưởng tượng thay vì xây một tòa nhà thật bằng gạch đá, bạn tiến hành xây nó trước trên máy tính với độ chính xác tuyệt đối. Mỗi viên gạch, mỗi đường ống nước trong máy tính đó đều mang thông tin y hệt như ngoài đời thực. Người ta gọi đó là Digital Twin (Bản sao số). Theo tiêu chuẩn quốc tế ISO 19650, BIM là việc sử dụng một mô hình kỹ thuật số được chia sẻ để hỗ trợ các quy trình thiết kế, thi công và vận hành, nhằm tạo ra một cơ sở đáng tin cậy cho các quyết định. Tại Việt Nam, Luật Xây dựng và các quy định hiện hành cũng đã bắt đầu chuẩn hóa khái niệm này dưới tên gọi Mô hình thông tin công trình (thực ra tôi muốn gọi là Mô hình thông tin xây dựng hơn, bởi xây dựng theo nghĩa rộng hơn, kể cả thi công một công trình lớn hay sửa chữa, bảo trì một phần công việc nhỏ, hay một gói thầu thì cũng nằm trong từ xây dựng, theo đà phát triển của công nghệ, BIM dần sẽ áp dụng cho tất cả các hoạt động xây dựng chứ không dừng ở mỗi công trình), xem đó là một tài nguyên số cần được tạo lập và quản lý trong suốt quá trình thực hiện dự án.

Ví dụ thực tế: Thư viện dùng chung của dự án

Hãy coi mô hình BIM giống như một "cuốn từ điển sống" hay một "thư viện dữ liệu dùng chung".

• Trong giai đoạn thiết kế: Kiến trúc sư và kỹ sư kết cấu cùng "vẽ" vào đây để tránh việc cột đâm giữa cửa, dầm đi lệch đầu cột...
• Trong giai đoạn thi công: Nhà thầu nhìn vào đây để biết chính xác số lượng vật tư, gạch, đá, cốt thép, bê tông cần mua, tránh lãng phí.
• Trong giai đoạn vận hành: Chủ nhà click vào một cái bóng đèn trên màn hình là biết ngay nó mua ở đâu, còn bảo hành hay không mà không cần lật lại đống hóa đơn giấy cũ kỹ.

Người mới hay nhầm

Kết luận ngắn

Đừng để những định nghĩa phức tạp làm bạn choáng ngợp. Hãy nhớ đơn giản: BIM = Mô hình 3D + Dữ liệu + Quy trình phối hợp. Nó giống như một "bản đồ số" thông minh cho ngành xây dựng, giúp mọi người cùng nhìn về một hướng và làm việc hiệu quả hơn.

Một số câu hỏi cho bạn:

• Tại sao ngành xây dựng cần BIM?
• Ở trên có nhắc đến ISO 19650, tôi nên tìm hiểu thêm gì về nó?
• Làm thế nào để phân biệt rõ hơn giữa Modeling và Model?

1.3. Tại sao ngành xây dựng cần BIM?

Mở đầu: Câu chuyện "sai một ly, đi một tỷ"

Ngành xây dựng vốn được coi là một trong những ngành kinh tế "cứng nhắc" và chậm thay đổi nhất. Trong khi ngành sản xuất ô tô hay điện thoại đã tiến đến tự động hóa và quản lý số hóa từ lâu, thì phổ biến ở nhiều công trường, chúng ta vẫn thấy cảnh kỹ sư cầm những tập bản vẽ giấy dày cộp, loay hoay đối chiếu giữa bản vẽ kiến trúc và kết cấu để tìm xem có chỗ nào... đá nhau không. Hệ quả là gì? Là những lần đập đi xây lại vì ống kỹ thuật đâm xuyên dầm, là những lần chậm tiến độ vì khối lượng tính toán sai và là những khoản chi phí phát sinh "không biết kêu ai". BIM ra đời không phải để làm mọi thứ phức tạp hơn, mà chính là "sự cứu cánh" cho những nỗi đau kinh niên đó của ngành xây dựng.

Những "nỗi đau" của cách làm truyền thống

Để thấy BIM giá trị thế nào, hãy nhìn lại những rào cản mà chúng ta đang đối mặt hàng ngày:

1. Thông tin bị xé lẻ (Silos): Mỗi bên (Kiến trúc, Kết cấu, Điện nước) giữ một bộ bản vẽ riêng. Khi có thay đổi, việc cập nhật không đồng bộ dẫn đến tình trạng "ông nói gà, bà nói vịt".
2. Xung đột chỉ phát hiện khi ra công trường: Những lỗi thiết kế thường chỉ được phát hiện khi thợ bắt đầu xây dựng hay lắp đặt. Lúc này, việc sửa chữa không chỉ tốn tiền mà còn gây trễ tiến độ dây chuyền.
3. Lãng phí tài nguyên: Do không dự báo chính xác khối lượng và quy trình thi công, vật tư thường bị dư thừa hoặc thiếu hụt, máy móc nằm chờ gây lãng phí lớn.
4. Hồ sơ hoàn công "nằm chết" trên giấy: Sau khi bàn giao, chủ đầu tư nhận lại cả xe tải, có đến hàng mét khối hồ sơ giấy nhưng lại rất khó khăn để tìm xem một cái van nước nằm chính xác ở đâu khi cần bảo trì hay tra cứu thông tin gì đó.

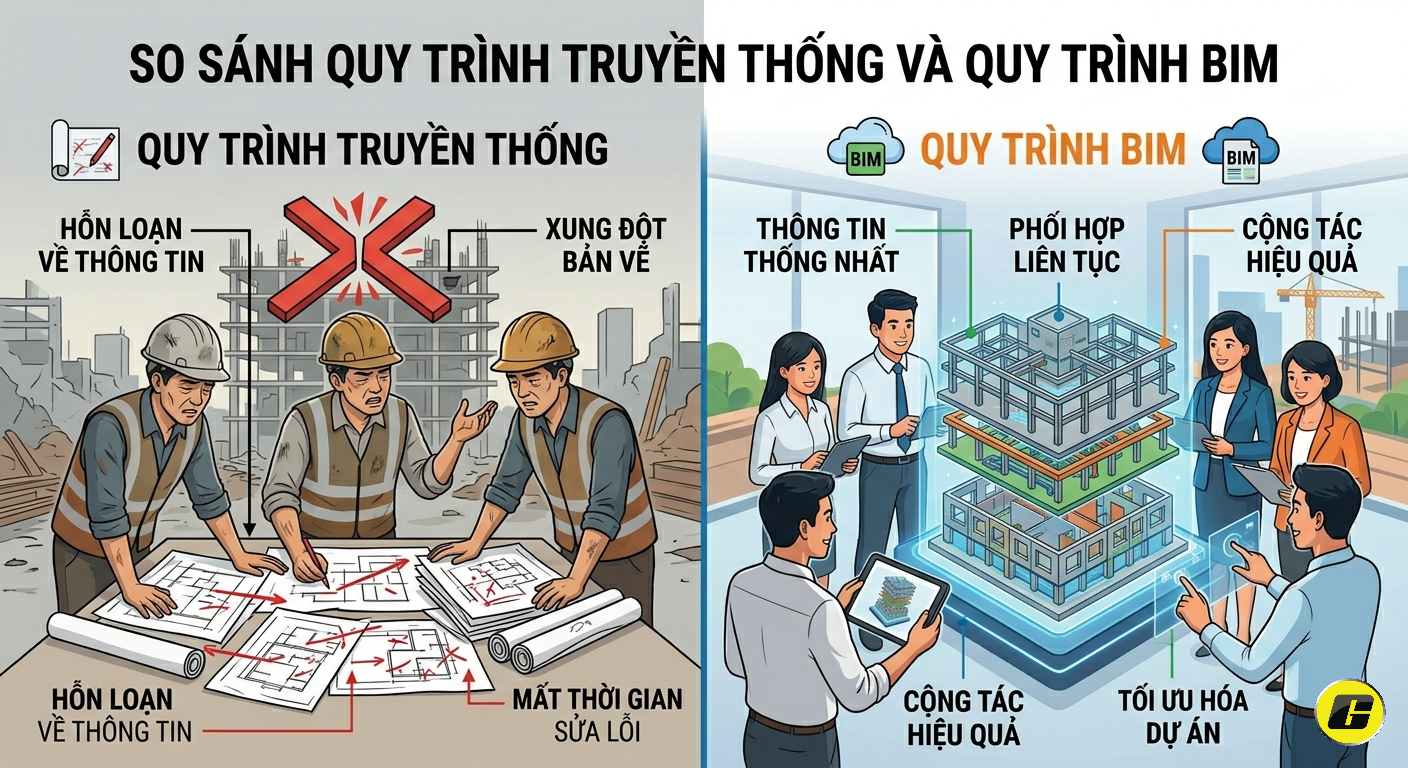

Hình 1.3 - So sánh sự hỗn loạn của quy trình truyền thống và sự thống nhất của quy trình BIM

"Sự cứu cánh" từ BIM: Chúng ta nhận được gì? BIM thay đổi cuộc chơi bằng cách chuyển dịch toàn bộ quá trình xây dựng lên môi trường số trước khi viên gạch đầu tiên được đặt xuống công trường.

• Xây dựng ảo để tránh sai sót thật: BIM giúp thực hiện Kiểm tra xung đột (Clash Detection). Máy tính sẽ tự động "nhặt" ra hàng trăm điểm va chạm giữa các hệ thống, cho phép xử lý ngay trên màn hình với chi phí gần như bằng không.
• Tối ưu hóa nguồn lực (4D & 5D):

+ 4D (Tiến độ): Bạn có thể "xem phim" về quá trình thi công tòa nhà theo từng ngày để biết trước các nút thắt cổ chai.

+ 5D (Chi phí): Khối lượng được bóc tách tự động từ mô hình, giúp dự toán chính xác hơn và giảm thiểu thất thoát.

• Sự minh bạch và phối hợp: Mọi bên liên quan đều truy cập vào một "nguồn dữ liệu duy nhất". Khi kiến trúc sư dời một cái cửa, kỹ sư kết cấu và dự toán đều nhận được thông báo cập nhật ngay lập tức.
• Giá trị lâu dài cho vận hành: BIM tạo ra một "Bản sao số" (Digital Twin). Sau này, chỉ cần một cú click chuột, quản lý tòa nhà có thể biết ngay thông số của bất kỳ thiết bị nào, giúp bảo trì phòng ngừa hiệu quả thay vì đợi hỏng mới sửa.

Liên hệ thực tế: Tại sao Việt Nam đang đẩy mạnh BIM? Không chỉ là xu hướng kỹ thuật, tại Việt Nam, việc áp dụng BIM đã trở thành một yêu cầu mang tính pháp lý. Theo Nghị định 175/2024/NĐ-CP, các dự án quy mô từ nhóm B trở lên, công trình cấp II trở lên đã bắt đầu bắt buộc áp dụng BIM. Điều này cho thấy Nhà nước đang nỗ lực số hóa ngành xây dựng để tăng tính minh bạch và tiết kiệm ngân sách công.

Người mới hay nhầm

• "Làm BIM tốn thời gian và chi phí hơn": Sự thật là: Có thể bạn tốn thêm thời gian ở giai đoạn chuẩn bị mô hình, nhưng nó giúp tiết kiệm gấp nhiều lần thời gian và tiền bạc ở giai đoạn thi công và khai thác, vận hành do tránh được rework (làm lại và tìm lại).
• "BIM chỉ dành cho những siêu dự án hoành tráng": Sự thật là: Ngay cả một căn biệt thự hay một công trình cấp II bình thường cũng gặp những lỗi xung đột điện nước. BIM mang lại hiệu quả cho bất kỳ dự án nào cần sự chính xác và tiết kiệm.

Kết luận ngắn BIM không phải là một món đồ trang sức đắt tiền để trình diễn. Nó là một bộ công cụ giải quyết vấn đề. Ngành xây dựng cần BIM để thoát khỏi sự lãng phí, rủi ro và để bước vào kỷ nguyên quản lý số chuyên nghiệp hơn.

Một số câu hỏi cho bạn:

• Lộ trình học BIM trong 3-6 tháng gồm những bước nào?
• Nghị định 175/2024/NĐ-CP quy định cụ thể gì về việc nộp file IFC?
• Phân biệt chi tiết giữa 4D BIM và 5D BIM trong quản lý dự án.

1.4. Các cấu phần của BIM: "Kiềng ba chân" tạo nên sức mạnh

Mở đầu: Tại sao nhiều dự án BIM vẫn thất bại?

Có một thực tế khá phổ biến: Nhiều doanh nghiệp sẵn sàng chi rất nhiều tiền để mua bản quyền các phần mềm BIM đắt đỏ, sắm dàn máy tính cấu hình mạnh, nhưng sau một thời gian áp dụng lại ngậm ngùi quay về cách làm truyền thống vì "không hiệu quả". Sai lầm nằm ở chỗ họ chỉ mới đầu tư vào phần ngọn. Để BIM thực sự đi vào đời sống dự án, nó cần sự phối hợp nhịp nhàng của ba yếu tố cốt lõi: Con người, Quy trình và Công nghệ. Hãy tưởng tượng BIM như một chiếc kiềng ba chân; chỉ cần thiếu một chân, hoặc một chân quá yếu so với hai chân còn lại, toàn bộ hệ thống sẽ sụp đổ.

1.4.1. Con người (People): Trung tâm của mọi sự thay đổi

Trong ba yếu tố, con người luôn là yếu tố quan trọng nhất nhưng cũng khó thay đổi nhất. BIM không chỉ đòi hỏi kỹ năng sử dụng phần mềm mà quan trọng hơn là tư duy cộng tác (Collaborative mindset).

• Sự dịch chuyển vai trò: BIM không xóa bỏ các vị trí cũ mà nâng cấp chúng. Kiến trúc sư, Kỹ sư, Người làm dự toán (QS) hay Quản lý dự án vẫn làm đúng chuyên môn của mình, nhưng giờ đây họ làm việc trên một mô hình chung thay vì những bản vẽ rời rạc.
• Các vị trí mới: Để vận hành hệ thống, ngành xây dựng xuất hiện thêm những vai trò mới như Quản lý BIM (BIM Manager) – người điều phối chung, hay Điều phối viên BIM (BIM Coordinator) – người kiểm soát sự ăn khớp giữa các bộ môn.
• Năng lực cần thiết: Không chỉ là kỹ thuật, con người trong môi trường BIM cần có kỹ năng giao tiếp tốt, khả năng làm việc nhóm và ý thức trách nhiệm cao với dữ liệu mình tạo ra.

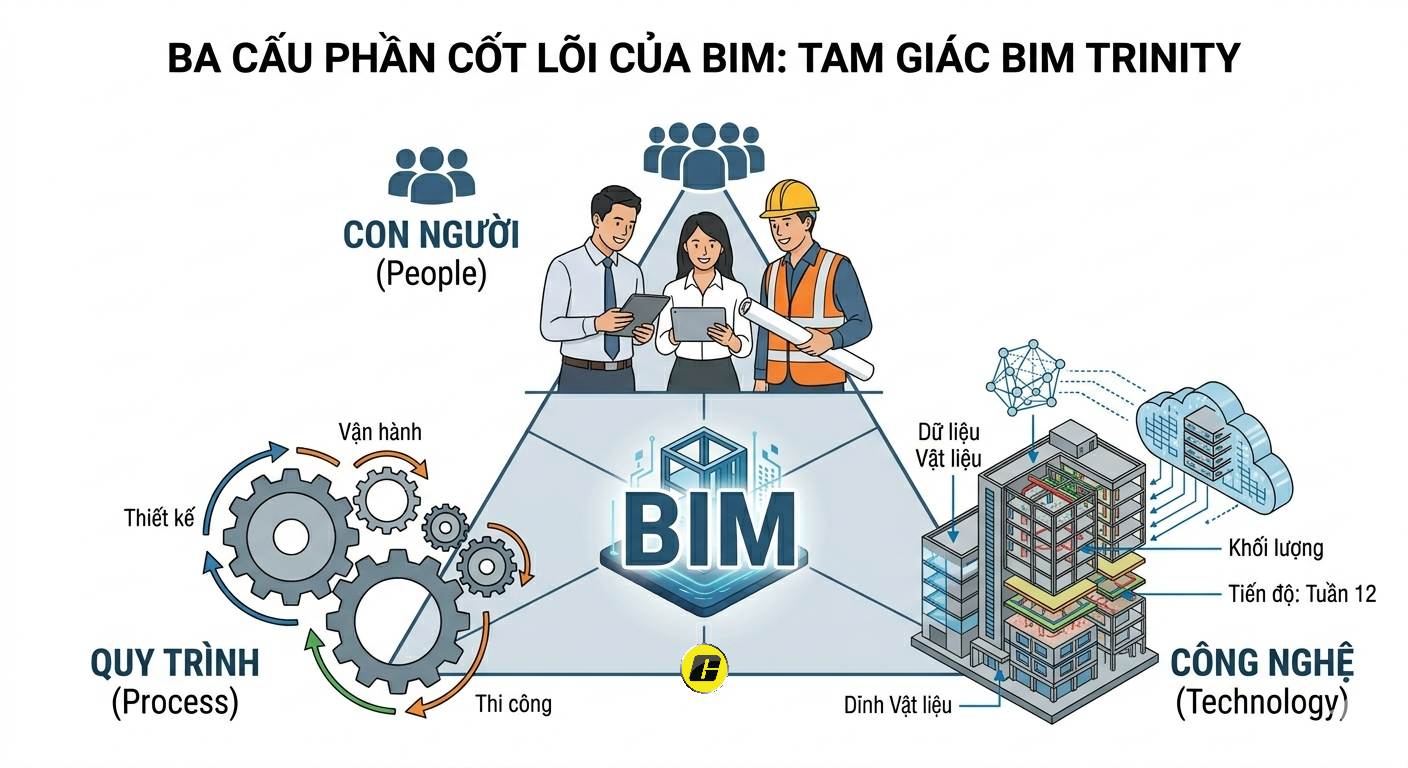

Hình 1.4 - Tam giác quan hệ giữa ba cấu phần Con người - Quy trình - Công nghệ

1.4.2. Quy trình (Process): Cách thức chúng ta phối hợp

Nếu Con người là động cơ, Công nghệ là nhiên liệu thì Quy trình chính là "luật giao thông" để con tàu dự án về đích an toàn. BIM không phải là việc chúng ta làm những việc cũ theo cách nhanh hơn, mà là làm những việc mới theo cách thông minh hơn.

Quy trình BIM trả lời cho các câu hỏi: Ai là người tạo thông tin? Khi nào cần cung cấp? Mức độ chi tiết đến đâu? Và Ai sẽ là người phê duyệt?

• Quản lý thông tin suốt vòng đời: Quy trình này bắt đầu từ khi nảy ra ý tưởng thiết kế, xuyên qua giai đoạn thi công cho đến tận khi tòa nhà được vận hành và bảo trì.
• Sự thống nhất: Các tiêu chuẩn quốc tế như ISO 19650 đã được ra đời để thiết lập một "ngôn ngữ chung" cho các quy trình này, giúp các bên từ chủ đầu tư đến nhà thầu đều hiểu rõ trách nhiệm của mình.

1.4.3. Công nghệ (Technology): Công cụ hỗ trợ đắc lực

Công nghệ là yếu tố dễ thấy nhất nhưng thường bị nhầm lẫn là tất cả những gì BIM có. Thực chất, công nghệ đóng vai trò là "người thực thi" để quy trình được diễn ra suôn sẻ.

Công nghệ trong BIM bao gồm:

• Phần mềm (Software): Các công cụ thiết kế (như Revit, ArchiCAD), công cụ kiểm tra xung đột (như Navisworks) hay các phần mềm quản lý chi phí, tiến độ.
• Phần cứng (Hardware): Máy tính cấu hình cao, máy quét laser (Laser Scanning), thiết bị di động tại công trường.
• Môi trường dữ liệu chung (CDE - Common Data Environment): Đây là một "nền tảng đám mây" nơi mọi thông tin dự án được lưu trữ tập trung, giúp mọi người luôn truy cập được bản vẽ và mô hình mới nhất. Thực ra, với sự phát triển như vũ bão của công nghệ, quá trình nghiên cứu phát triển CDE GXD, tôi rút ra nhận định rằng: CDE sẽ sớm tiến hóa đến thành Môi trường làm việc chung, nơi làm việc chung hay môi trường làm việc cộng tác, không chỉ dừng ở môi trường dữ liệu chung nữa. Các công cụ tác nghiệp sẽ được phát triển ngày càng tốt, chúng ta sẽ lên CDE để làm việc, tạo lập, khai thác thông tin... chứ không chỉ mỗi "dữ liệu chung".

Ví dụ thực tế: Khi chiếc kiềng thiếu chân

Hãy tưởng tượng một dự án có phần mềm rất xịn (Công nghệ), quy trình phối hợp rất bài bản (Quy trình), nhưng các kỹ sư lại không có kỹ năng sử dụng hoặc không muốn thay đổi thói quen (Con người). Kết quả là mô hình không được cập nhật, dữ liệu bị sai lệch và cuối cùng mọi người lại quay về dùng bản vẽ giấy để trao đổi cho... nhanh. Lúc này, đầu tư vào công nghệ và quy trình đều trở nên lãng phí.

Người mới hay nhầm

• BIM là phần mềm (Technology): Như đã phân tích, phần mềm chỉ là một trong ba chân. Nếu không có con người hiểu việc và quy trình chuẩn, phần mềm chỉ là một công cụ vẽ đắt tiền.
• Chỉ cần tuyển "BIM Team" là xong: BIM không phải là việc của riêng một nhóm người chuyên ngồi vẽ. Nó là sự phối hợp của tất cả các bộ phận thiết kế, thi công, QS, PM. Nếu các bộ phận khác đứng ngoài cuộc, "BIM Team" sẽ trở thành một hòn đảo cô lập trong dự án.

Kết luận ngắn

BIM là một hệ thống đồng bộ. Để bắt đầu với BIM, bạn không chỉ cần học "cách click chuột" trong phần mềm, mà còn cần hiểu về "luật chơi" (quy trình) và rèn luyện kỹ năng cộng tác (con người). Sự cân bằng của ba yếu tố này chính là chìa khóa vàng cho sự thành công của mọi dự án BIM.

Một số câu hỏi cho bạn:

• Hãy tìm và bổ sung thêm quy định pháp lý về BIM tại Việt Nam?
• Cách xây dựng một Portfolio BIM ấn tượng cho người mới?
• Phân tích sâu hơn về môi trường dữ liệu chung CDE?

Lời kết Chương 1: Giá trị cốt lõi bạn mang về

Mở đầu: Bước qua "lời nguyền" công cụ

Sau khi đi qua những trang đầu tiên của Chương 1, có lẽ cảm giác mơ hồ về một thuật ngữ "to tát" mang tên BIM đã phần nào tan biến. Bạn không còn nhìn BIM như một rào cản kỹ thuật khó nhằn, mà bắt đầu thấy nó như một người bạn đồng hành mới trong sự nghiệp. Giá trị lớn nhất mà chương này mang lại cho bạn không phải là một danh sách các lệnh phần mềm, mà là một sự thay đổi về nhãn quan nghề nghiệp.

Nội dung chính: Những "túi hành trang" tư duy

Khi khép lại chương này, bạn đã sở hữu ba giá trị cốt lõi để tự tin bước tiếp:

1. Hiểu đúng bản chất - Xây dựng nền móng vững: Bạn đã thấu hiểu rằng BIM không phải là một món đồ mua về là dùng được, mà là một quy trình tạo lập và quản lý thông tin. Việc nắm vững chữ "I" (Information) thay vì chỉ say mê chữ "M" (Modeling) giúp bạn không bị lạc lối trong những hình khối 3D rỗng tuếch. Đây chính là nền móng giúp bạn không bao giờ bị tụt hậu khi công nghệ thay đổi.

2. Nhìn thấy bức tranh toàn cảnh (Lifecycle): Thay vì chỉ quẩn quanh với những nét vẽ trên công trường hay trong văn phòng thiết kế, bạn đã biết đặt công trình vào một vòng đời dài hạn – từ khi còn là ý tưởng cho đến lúc vận hành, bảo trì và thậm chí là phá dỡ. Tầm nhìn này biến một kỹ sư bình thường thành một nhà quản lý thông minh, người biết tạo ra dữ liệu có ích cho cả tương lai.

3. Làm chủ "chiếc kiềng ba chân": Bạn đã hiểu được công thức thành công: Con người + Quy trình + Công nghệ. Giá trị này giúp bạn biết cách phân phối nguồn lực: không chỉ đầu tư vào máy tính xịn (Công nghệ), mà còn phải rèn luyện tư duy cộng tác (Con người) và tuân thủ các "luật chơi" chung (Quy trình).

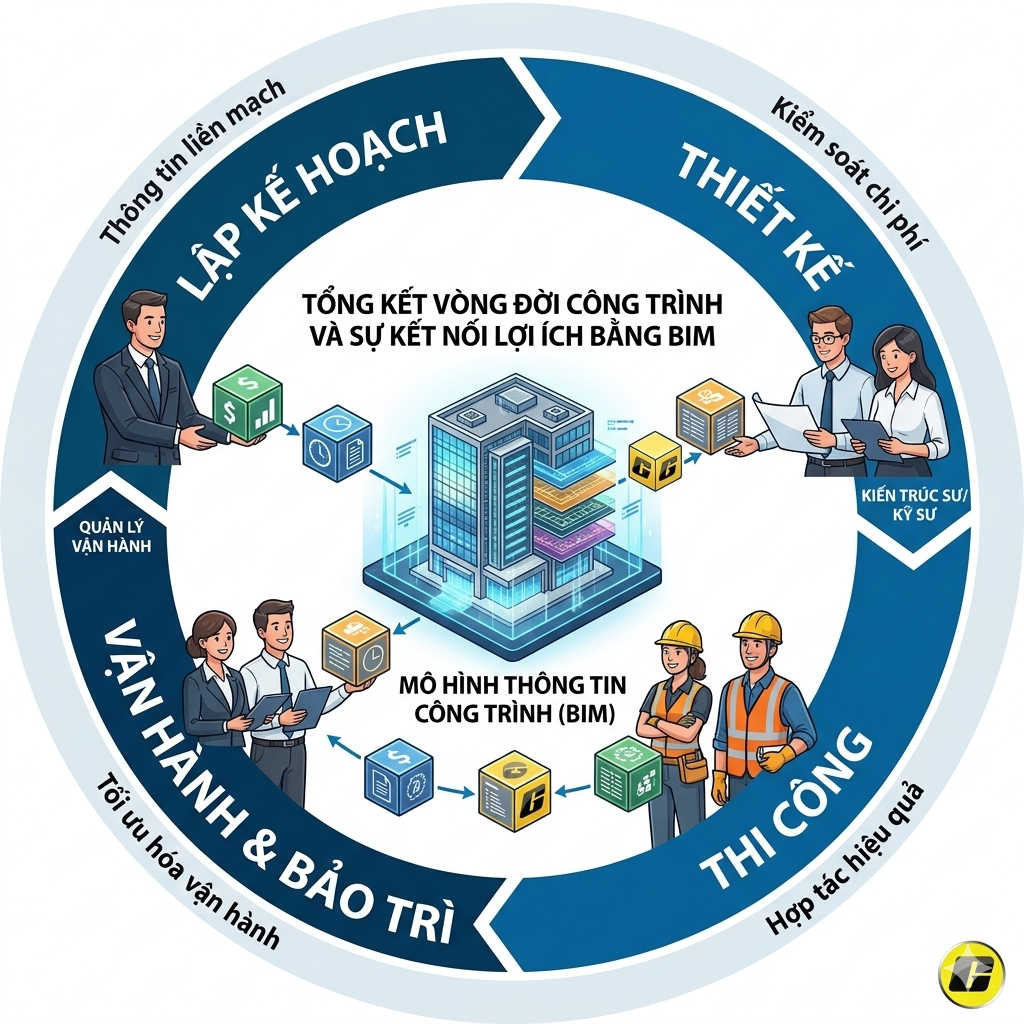

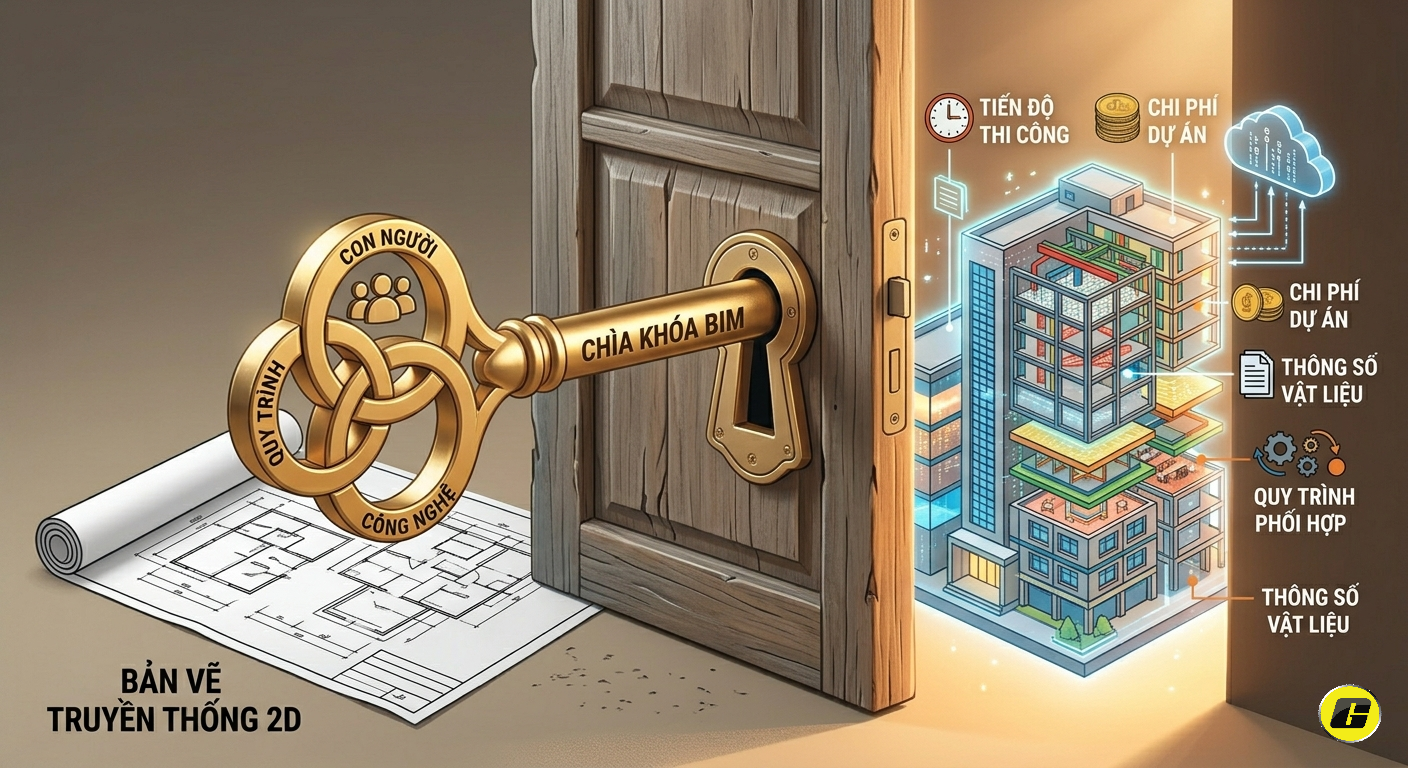

Hình 1.5 - Tổng kết giá trị thay đổi tư duy từ "Vẽ" sang "Quản lý dữ liệu"

Liên hệ thực tế: Từ "Thợ vẽ" thành "BIMer"

Hãy nghĩ về một kỹ sư QS (Quản lý chi phí) truyền thống phải thức đêm để đếm từng mét dài gạch xây trên bản vẽ giấy. Sau khi đọc chương này, bạn nhận ra rằng nếu áp dụng đúng tinh thần Chương 1, kỹ sư đó sẽ không "đếm" nữa, mà là "quản lý thông tin". Khi mô hình được dựng đúng theo các quy tắc và quy trình, khối lượng sẽ tự động "chảy" ra một cách minh bạch. Giá trị bạn nhận được chính là sự giải phóng sức lao động thủ công để tập trung vào việc kiểm soát và tối ưu hóa dự án.

Người mới hay nhầm

Nhiều người đọc xong vẫn tặc lưỡi: "Thôi thì cứ học Revit cho giỏi là coi như biết BIM". Đừng nhầm lẫn! Học Revit mà không hiểu quy trình phối hợp và tiêu chuẩn thông tin thì cũng giống như học cách sử dụng một chiếc bút máy đắt tiền nhưng lại không biết viết văn. Chương 1 đã tặng bạn "kỹ năng viết văn", tức là tư duy hệ thống, trước khi bạn cầm đến "chiếc bút" công nghệ ở các chương sau.

Kết ý ngắn

Chương 1 không dạy bạn cách "vẽ", nó dạy bạn cách "nghĩ". Hiểu đúng bản chất BIM là một phương thức làm việc mới chính là tấm vé thông hành quan trọng nhất để bạn bước vào kỷ nguyên xây dựng số một cách tự tin, bài bản, nền tảng và chuyên nghiệp.

Các chương sau tôi đang cập nhật tiếp. Các bạn hãy chú ý đón đọc nhé.

CHƯƠNG 2: AI ĐANG DÙNG BIM VÀ HỌ NHẬN ĐƯỢC GÌ?

Mục tiêu: Chỉ rõ vai trò và lợi ích sát sườn cho từng đối tượng trong ngành xây dựng.

2.1. Chủ đầu tư: BIM giúp kiểm soát ngân sách và vận hành hiệu quả

Mở đầu: Người thuyền trưởng, người dẫn dắt, người cầm lái và kỳ vọng về sự minh bạch

Trong một dự án xây dựng, Chủ đầu tư (hay phía cơ quan nhà nước gọi là bên giao thầu - Appointing Party) chính là người "cầm lái". Họ là người bỏ vốn và cũng là người cuối cùng nhận lại kết quả để đưa vào sản xuất kinh doanh hoặc khai thác sử dụng. Tuy nhiên, một nỗi ám ảnh kinh niên của các Chủ đầu tư là dự án bị "vỡ" ngân sách (chi phí vượt Tổng mức đầu tư xây dựng được duyệt) hoặc khi nhận bàn giao thì hồ sơ một đằng, thực tế một nẻo. BIM xuất hiện không phải để thay đổi vai trò của Chủ đầu tư, mà để trao cho họ một "chiếc kính lúp" kỹ thuật số để nhìn thấu mọi ngóc ngách của dự án ngay từ khi nó còn nằm trên bản vẽ.

Nội dung chính: Lợi ích từ góc nhìn quản trị vốn

Đối với Chủ đầu tư, BIM không phải là làm để chiếu lệ, do quy định thì phải làm, hay dựng mô hình 3D để tô điểm, trang trí, "vẽ cho đẹp", mà là để phục vụ các mục tiêu quản lý cốt lõi:

• Ra quyết định dựa trên dữ liệu (Data-driven decisions): Thay vì nghe các bên giải trình một cách định tính, Chủ đầu tư có thể nhìn vào mô hình thông tin để thấy được các kịch bản thiết kế khác nhau ảnh hưởng thế nào đến phương án thiết kế, diện tích sử dụng, diện tích sản xuất kinh doanh, hiệu quả ánh sáng, năng lượng, tiến độ hay chi phí đầu tư... Điều này tạo ra một cơ sở tin cậy tuyệt đối, giảm thiểu rủi ro cho việc ra các quyết định phê duyệt.

• Kiểm soát ngân sách thông minh (5D): Một trong những giá trị sát sườn nhất là khả năng tích hợp dữ liệu chi phí vào mô hình (5D). Chủ đầu tư có thể biết được dòng tiền cần chi trả theo từng giai đoạn dựa trên khối lượng thực tế được bóc tách tự động từ mô hình, giảm thiểu tối đa các tranh cãi về thanh quyết toán.

• Quản lý tài sản dài hạn: Chủ đầu tư và các bên tham gia vào dự án cần nhìn nhận rằng công trình là một tài sản có tuổi thọ hàng chục, hàng trăm năm. BIM giúp họ nhận được một "Bản sao số" (Digital Twin) hoàn chỉnh khi bàn giao. Mọi thông tin về thiết bị, vị trí van vòi, thời hạn bảo hành đều có sẵn trong hệ thống, giúp tối ưu hóa chi phí vận hành - vốn chiếm phần lớn nhất trong tổng chi phí vòng đời công trình.

Hình 2.1 - Vai trò trung tâm của Chủ đầu tư khi sở hữu mô hình thông tin

Ví dụ thực tế: Câu chuyện về "dữ liệu chết"

Hãy tưởng tượng một Chủ đầu tư một công trình khách sạn nhận bàn giao dự án với hàng nghìn bản vẽ giấy. Hai năm sau, một hệ thống điều hòa bị hỏng. Kỹ thuật viên phải mất 3 ngày để lục tìm bản vẽ xem đường ống đi ngầm ở đâu. Không chỉ mất thời gian, mà điều này được tính vào chi phí. Với BIM, họ chỉ cần mở máy tính bảng, click vào mã thiết bị trên mô hình 3D là thấy ngay lịch sử sửa chữa, nhà cung cấp và sơ đồ vị trí chính xác. BIM đã biến "dữ liệu chết" trên giấy thành "dữ liệu sống" phục vụ kinh doanh.

Người mới hay nhầm

• Nhiều Chủ đầu tư hay Ban quản lý dự án vẫn nghĩ: "BIM là việc của nhà thầu, họ muốn vẽ gì thì vẽ, miễn sao xong việc cho tôi". Sự thật là: Nếu Chủ đầu tư không đưa ra "Hồ sơ yêu cầu thông tin" (EIR) rõ ràng ngay từ đầu, nhà thầu sẽ chỉ làm BIM theo cách có lợi nhất cho họ và dữ liệu đó thường không dùng được cho việc quản lý vận hành của Chủ đầu tư sau này. Chủ đầu tư phải là người đặt đề bài trước khi nhà thầu đưa ra lời giải.

Kết luận ngắn

Chủ đầu tư là người hưởng lợi lớn nhất nhưng cũng phải là người "thông thái" nhất khi áp dụng BIM. BIM giúp họ chuyển từ thế "bị động theo dõi" sang "chủ động kiểm soát" nguồn vốn và tài sản của chính mình.

2.2. Kiến trúc sư & Kỹ sư thiết kế: Tối ưu hóa giải pháp và giảm thiểu sai sót phối hợp

Mở đầu: Khi những bản vẽ không còn là những "tờ giấy câm nín"

Trong cách làm truyền thống, Kiến trúc sư (KTS) và Kỹ sư thường giao tiếp với nhau qua các bản vẽ 2D. Hãy tưởng tượng cảnh KTS vẽ mặt bằng, Kỹ sư Kết cấu vẽ dầm cột và Kỹ sư Cơ điện (MEP) vẽ đường ống, Kỹ sư định giá phải lật giở tất cả các bản vẽ để bóc tách khối lượng lập dự toán. Công việc phối hợp giống như một trò chơi "ghép hình" đầy may rủi: người ta chồng các bản vẽ lên nhau để hy vọng rằng cái ống nước sẽ không đâm xuyên qua cái dầm, hay cái cửa sổ sẽ không bị cột che mất một nửa.

Với BIM, sự thay đổi lớn nhất chính là việc chuyển dịch từ việc "vẽ" sang "thiết kế tích hợp". Các bản vẽ giờ đây không còn là những đường nét rời rạc mà là kết quả được trích xuất từ một mô hình 3D thông minh, nơi mọi bộ môn cùng làm việc trên một nguồn dữ liệu duy nhất.

Tối ưu hóa giải pháp: Sáng tạo dựa trên dữ liệu

BIM trao cho nhà thiết kế quyền năng "thử đúng và sai" với chi phí thấp nhất. Thay vì phải xây xong mới biết hành lang này bị hẹp hay căn phòng kia quá tối, KTS có thể phân tích ngay từ giai đoạn ý tưởng, khi chủ đầu lựa chọn phương án thiết kế.

• Phân tích sớm và chính xác: Sử dụng các công cụ BIM, KTS có thể mô phỏng hướng nắng, phân tích nhiệt năng và luồng không khí để tối ưu hóa kiến trúc bền vững. Điều này giúp các giải pháp thiết kế không chỉ đẹp mà còn tiết kiệm năng lượng thực sự.

• Tham số hóa (Parametric Modeling): Khi một thông số thay đổi (ví dụ: độ dày bức tường), toàn bộ hệ thống liên quan sẽ tự động cập nhật. Điều này giúp nhà thiết kế giải phóng khỏi các thao tác thủ công lặp đi lặp lại để tập trung vào việc tìm kiếm phương án tối ưu giúp chủ đầu tư.

Giảm thiểu sai sót phối hợp: "Xây thử" để tránh "đập thật"

Đối với các kỹ sư kết cấu và cơ điện, BIM là một cuộc cách mạng về tính chính xác.

• Phối hợp đa bộ môn (Coordination): Kỹ sư MEP có thể tích hợp hệ thống đường ống, thông gió phức tạp vào trong không gian kết cấu của tòa nhà ngay trên mô hình. Việc này giúp phát hiện và xử lý các xung đột (clashes) ngay trên máy tính thay vì phải loay hoay sửa chữa ngoài công trường.

• Kết nối thiết kế và chế tạo: Các thông tin từ mô hình thiết kế của kỹ sư kết cấu có thể được chuyển thẳng sang quy trình gia công cơ khí, giúp rút ngắn khoảng cách từ bản vẽ đến thực địa và tăng độ chính xác của các cấu kiện thép hay bê tông đúc sẵn.

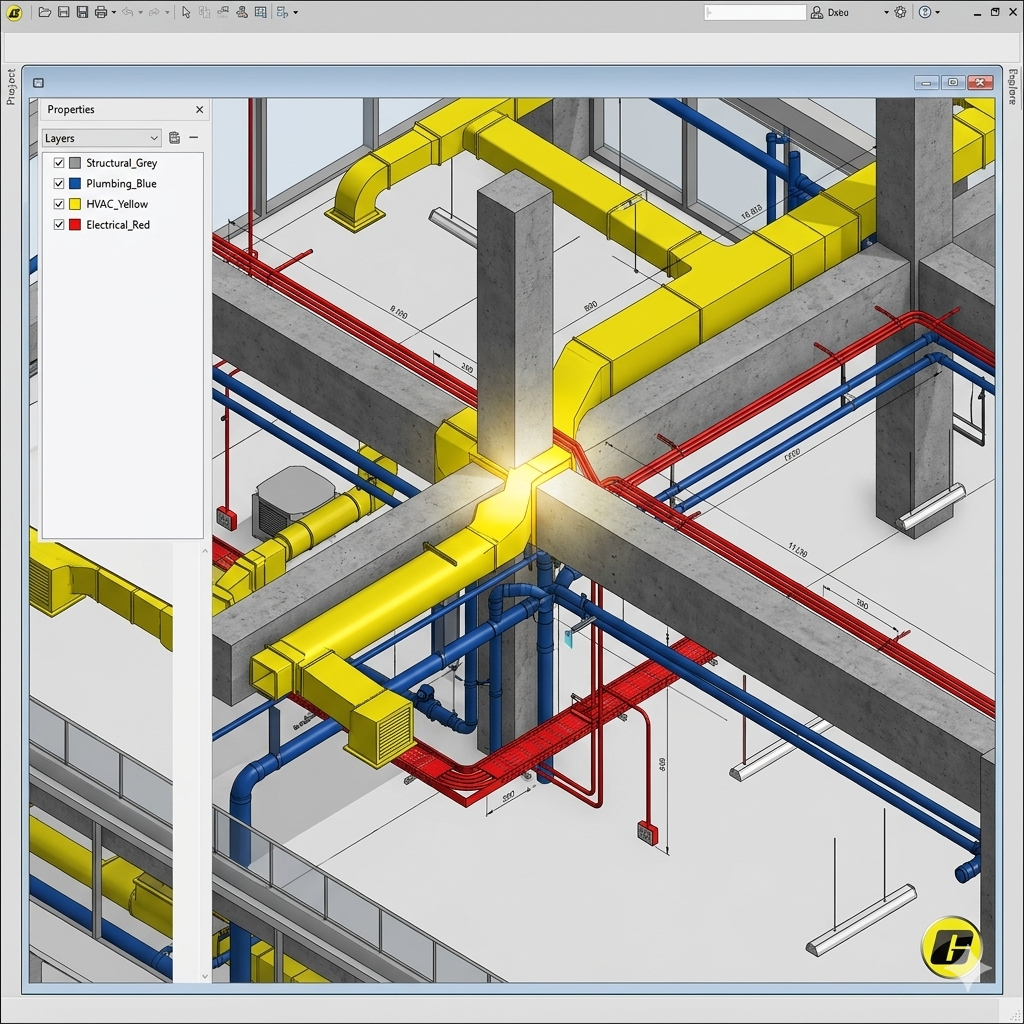

Hình 2.2 - Trực quan hóa sự phối hợp đa bộ môn trong mô hình BIM

Ví dụ thực tế: Chuyện về "Chiếc dầm và Cái ống"

Hãy tưởng tượng hay nhớ lại những lần kỹ sư MEP phải khóc dở mếu dở vì khi ra đến công trường mới thấy cái dầm kết cấu nằm đúng vị trí của đường ống gió lớn nhất. Trong môi trường BIM, ngay khi Kỹ sư Kết cấu vừa đặt cái dầm vào vị trí, phần mềm kiểm tra xung đột sẽ lập tức đưa ra cảnh báo cho Kỹ sư MEP. Hai bên có thể ngồi lại để tìm biện pháp xử lý như là dời ống hoặc điều chỉnh dầm ngay trên mô hình. Kết quả là hàng trăm lỗi thiết kế được xử lý chỉ bằng vài cú click chuột, thay vì phải tốn hàng trăm triệu đồng chi phí làm xong rồi lại phải đập phá và sửa chữa thực tế.

Người mới hay nhầm

• "BIM làm hạn chế khả năng sáng tạo của Kiến trúc sư". Sự thật: Hoàn toàn ngược lại. BIM giúp KTS hiện thực hóa những ý tưởng phức tạp nhất bằng cách đảm bảo rằng chúng có thể thi công được. Nó giúp KTS tập trung vào tư duy thẩm mỹ và công năng thay vì mất thời gian sửa lỗi vẽ sai. Điều này có lợi cho chủ đầu tư, chủ công trình.

• "Mỗi bộ môn làm một mô hình riêng là được". Sự thật: Nếu các mô hình không được liên kết (federated) và phối hợp với nhau thường xuyên, chúng ta sẽ chỉ có những "hòn đảo thông tin" riêng biệt. Giá trị của BIM nằm ở sự hợp tác, các bên làm việc cộng tác (collaboration) theo thời gian thực (realtime). Điều này cũng rất có lợi cho chủ đầu tư, chủ công trình.

Kết luận ngắn

BIM giúp Kiến trúc sư và Kỹ sư thiết kế làm việc "nhàn" hơn nhưng hiệu quả hơn. Nó chuyển trọng tâm từ việc vẽ các đường nét sang việc thiết lập các dòng chảy thông tin, giúp tạo ra những công trình chất lượng hơn, an toàn hơn và khả thi hơn về mặt kỹ thuật.

2.3. Nhà thầu: Lập kế hoạch thi công trực quan và quản lý chi phí tốt hơn

Mở đầu: Khi "xây ảo" giúp "thắng thật"

Trong ngành xây dựng, nhà thầu là bên đối mặt với nhiều rủi ro trực tiếp nhất: từ việc quản lý hàng trăm tổ đội, máy móc, cho đến việc đảm bảo tiến độ sát sao và giữ cho chi phí không vượt định mức. Theo cách làm cũ, nhà thầu thường phải "đợi ra công trường mới biết", dẫn đến nhiều tình huống bị động, đập đi xây lại hoặc vật tư thừa thiếu không kiểm soát được.

BIM đã thay đổi hoàn toàn cuộc chơi này. Đối với nhà thầu, BIM không chỉ là bản vẽ, mà là một quy trình "xây dựng ảo" toàn diện. Nó cho phép không chỉ nhà thầu, mà tất cả các bên tham gia dự án thi công công trình trên máy tính trước khi thực sự đổ mét khối bê tông đầu tiên vào vị trí thiết kế, giúp mọi kế hoạch trở nên minh bạch và dễ kiểm soát hơn bao giờ hết.

Lập kế hoạch thi công trực quan (BIM 4D)

Khái niệm 4D trong BIM thực chất là sự kết hợp giữa mô hình 3D và Trục thời gian (Tiến độ).

• Mô phỏng trình tự thi công: Thay vì nhìn vào những biểu đồ cột ngang (Gantt) khô khan và phức tạp, nhà thầu có thể xem một "đoạn phim" về quá trình hình thành công trình theo từng ngày, từng tuần. Điều này giúp các giám đốc dự án hay chỉ huy trưởng nhận diện ngay các "nút thắt cổ chai" trong tiến độ hoặc các khu vực chồng chéo giữa các tổ đội.

• Quản lý mặt bằng và biện pháp thi công: Nhà thầu có thể đưa vào mô hình các yếu tố tạm phục vụ thi công như cần trục tháp, vận thăng, kho bãi vật tư hay giàn giáo. Việc tính toán vị trí đặt cần trục sao cho không vướng vào công trình lân cận hay sắp xếp lối xe chở vật tư vào ra công trường giờ đây được thực hiện chính xác đến từng centimet trên mô hình.

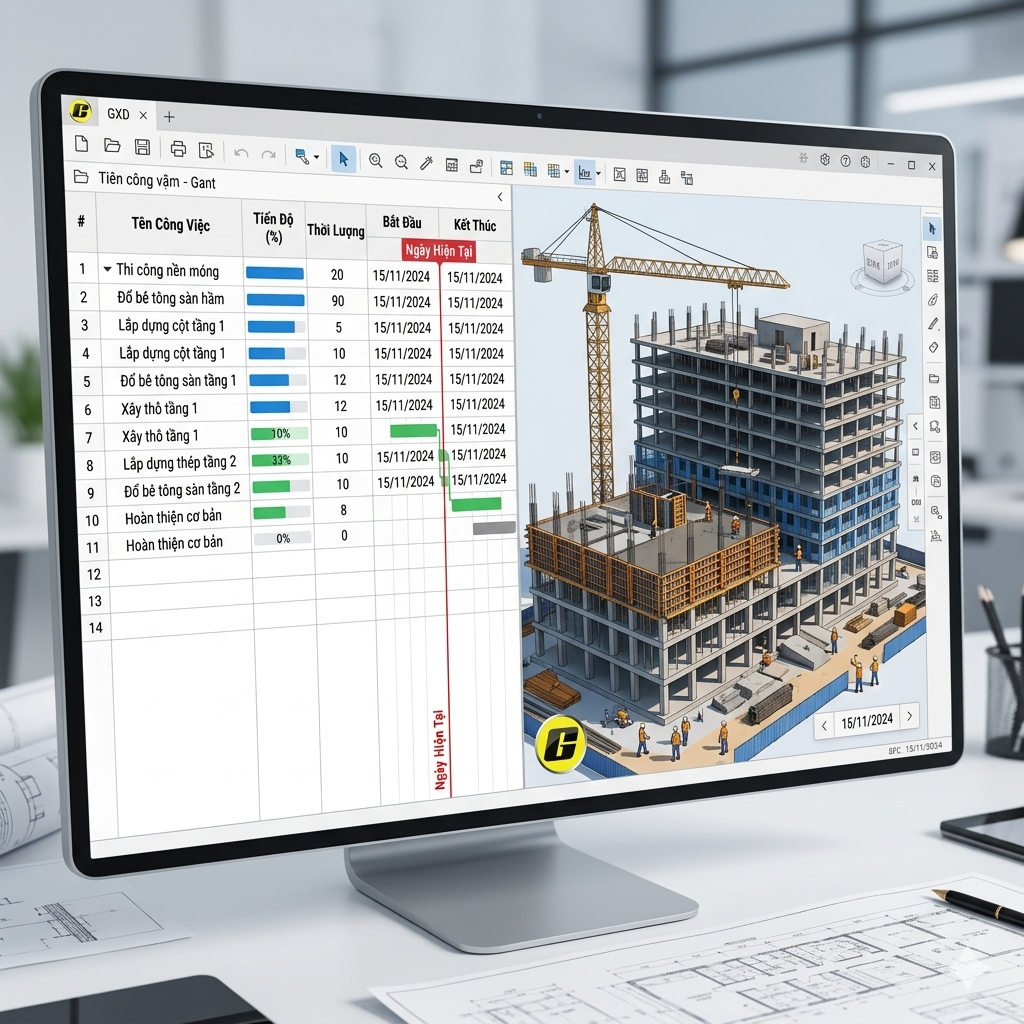

Hình 2.3 - Trực quan hóa khái niệm BIM 4D (Mô hình gắn với tiến độ)

Quản lý chi phí và khối lượng (BIM 5D)

Chữ 5D được hiểu là việc tích hợp thêm thông tin Chi phí vào mô hình.

• Bóc tách khối lượng tự động (QTO): Một trong những công việc gây mệt mỏi nhất cho kỹ sư dự toán (QS) là đo, đếm, kiểm tra, bóc tách và tính toán khối lượng từ bản vẽ giấy. Với BIM, máy tính sẽ tự động trích xuất khối lượng từ các cấu kiện đã được mô hình hóa. Độ chính xác được nâng cao đáng kể vì khối lượng này gắn liền với hình học thực tế, giúp giảm thiểu tranh cãi giữa nhà thầu và chủ đầu tư về số liệu thanh toán.

• Kiểm soát dòng tiền: Khi chi phí được gắn với tiến độ (4D + 5D), nhà thầu có thể dự báo chính xác lượng vốn cần thiết cho từng tháng thi công, từ đó chủ động được nguồn tài chính và kế hoạch thu mua vật tư.

Liên hệ thực tế: Bài toán hậu cần tại công trường chật hẹp

Hãy tưởng tượng một dự án xây dựng trong lòng đô thị chật hẹp tại Việt Nam. Mặt bằng không có chỗ chứa vật tư dư thừa. Nếu thép về quá sớm mà sàn thi công chưa sẵn sàng, nhà thầu sẽ gặp rắc rối lớn về vị trí tập kết vật liệu. Bằng cách sử dụng BIM 4D, nhà thầu biết chính xác sáng thứ Tư tuần sau sàn tầng 5 mới bắt đầu lắp thép. Họ có thể điều phối nhà cung cấp giao hàng đúng thời điểm "vừa kịp lúc" (Just-in-time). Đồng thời, kỹ sư QS dựa trên mô hình 5D để duyệt ngay khối lượng thép này cho kỳ tạm ứng tiếp theo, giúp dòng tiền lưu thông thuận lợi.

Người mới hay nhầm

"BIM 4D chỉ là video diễn họa để đi đấu thầu". Sự thật: Video đẹp chỉ là phần nổi. Giá trị thực sự của 4D là việc dữ liệu hình học phải được kết nối chặt chẽ với các đầu việc trong tiến độ thi công thực tế. Nếu tiến độ thay đổi, mô hình phải cập nhật theo.

"BIM 5D sẽ thay thế hoàn toàn kỹ sư dự toán". Sự thật: BIM hỗ trợ bóc tách khối lượng cực nhanh, nhưng người kỹ sư vẫn đóng vai trò quyết định trong việc áp đơn giá, xử lý các hao hụt thi công thực tế và kiểm soát các đầu việc không có trong mô hình (như vận chuyển, lán trại). BIM là "trợ lý đắc lực", không phải người thay thế.

Kết luận ngắn

Đối với nhà thầu, áp dụng BIM là chuyển từ cách làm việc dựa trên "kinh nghiệm và phán đoán" sang "dữ liệu và mô phỏng". Nó giúp giảm thiểu lãng phí, tăng tính an toàn và quan trọng nhất là bảo vệ được lợi nhuận của dự án thông qua việc kiểm soát chặt chẽ cả thời gian lẫn tiền bạc.

2.4. Đơn vị quản lý vận hành: "Số hóa" hồ sơ công trình để bảo trì thông minh

Mở đầu: "Vực thẳm" thông tin sau ngày khánh thành

Trong quy trình truyền thống, ngày bàn giao công trình thường là lúc bắt đầu một nỗi lo mới cho đơn vị quản lý vận hành (FM - Facility Management). Họ thường nhận về cả xe tải, chở theo cả mét khối hồ sơ bản vẽ hoàn công, CO/CQ, hướng dẫn sử dụng bằng giấy hoặc các file PDF rời rạc. Theo thời gian, những hồ sơ này để trong kho hoặc những chiếc tủ mạng nhện chăng, bị thất lạc, hư hỏng hoặc không được cập nhật khi có sửa chữa, biến chúng thành "dữ liệu chết". BIM xuất hiện để lấp đầy "vực thẳm" này. Nó biến những tệp hồ sơ khô khan thành một Bản sao số (Digital Twin) sống động – nơi mọi thông tin về thiết bị, hệ thống đều nằm trong tầm tay người quản lý chỉ bằng một cú click chuột.

Nội dung chính: Quản lý tài sản bằng "thị giác" và "dữ liệu"

Đối với đơn vị vận hành, giá trị của BIM tập trung vào việc tối ưu hóa chi phí và kéo dài tuổi thọ công trình – nơi chiếm tới 80% tổng chi phí vòng đời của một tòa nhà.

• Quản lý tài sản thông minh (Asset Management): BIM giúp theo dõi hiệu suất và lịch sử của từng cấu kiện. Thay vì đợi thiết bị hỏng mới sửa, đơn vị vận hành có thể thiết lập hệ thống Bảo trì dự phòng (Preventive Maintenance). Chỉ cần truy cập vào mô hình, người quản lý biết ngay một máy bơm được lắp ngày nào, khi nào cần thay dầu và nhà cung cấp là ai.

• Quản lý không gian (Space Management): BIM cho phép phân bổ, tổ chức và tối ưu hóa diện tích sử dụng. Người quản lý có thể dễ dàng tính toán diện tích thuê, sắp xếp vị trí các phòng ban hoặc lập kế hoạch thoát nạn dựa trên mô hình 3D chính xác. Vận hành dựa trên dữ liệu thời gian thực: Thông qua việc kết nối mô hình BIM với các cảm biến IoT (Internet vạn vật), đơn vị vận hành có thể theo dõi lượng điện tiêu thụ, nhiệt độ từng phòng hay áp suất đường ống ngay trên sơ đồ trực quan, giúp ra quyết định nhanh chóng và chính xác.

Hình 2.4 - Khái niệm Bản sao số (Digital Twin) hỗ trợ vận hành tòa nhà

Ví dụ thực tế: Câu chuyện về "Chiếc van nước bị ẩn"

Hãy tưởng tượng một đường ống nước bị vỡ ngầm trong tường một công trình khách sạn sang trọng vào lúc nửa đêm.

• Cách cũ: Nhân viên kỹ thuật gọi điện loạn xạ, rồi phải chạy đi tìm bản vẽ giấy, dò dẫm qua hàng chục trang mặt bằng để đoán xem cái van tổng nằm ở đâu. Có khi phải đục nhầm vài chỗ mới tìm thấy vị trí rò rỉ.

• Với BIM: Nhân viên chỉ cần mở ứng dụng quản lý trên điện thoại, bật chế độ xuyên thấu mô hình để thấy chính xác vị trí van khóa và đường đi của ống nước ngầm. Việc khắc phục sự cố diễn ra trong vài phút, giảm thiểu tối đa thiệt hại tài sản và ảnh hưởng đến khách hàng. Đây là điều bất kỳ chủ công trình, chủ đầu tư nào cũng muốn và nên hướng đến.

Người mới hay nhầm

• "Mô hình dùng để thi công có thể dùng ngay cho vận hành". Sự thật: Mô hình dùng để thi công thường rất nặng và chứa nhiều chi tiết kỹ thuật không cần thiết cho người quản lý tòa nhà. Đơn vị vận hành cần một mô hình được tối ưu hóa (thường gọi là AIM - Asset Information Model), chỉ giữ lại những thông tin thực sự cần thiết cho việc bảo trì và quản lý tài sản.

• "BIM cho vận hành chỉ là để xem ảnh 3D cho dễ". Sự thật: Sức mạnh thực sự nằm ở dữ liệu phi hình học (như thông số máy, lịch bảo trì) được gắn vào vật thể đó. Nếu không có dữ liệu, mô hình 3D chỉ là một cái vỏ rỗng không có giá trị quản trị.

Kết luận ngắn

Trong giai đoạn vận hành, BIM đóng vai trò là "bộ não" trung tâm lưu trữ toàn bộ lịch sử và đặc tính của công trình. Nó giúp chuyển đổi từ việc bảo trì thụ động (hỏng đâu sửa đấy) sang quản lý chủ động, giúp giảm chi phí và gia tăng giá trị bền vững cho tài sản của chủ đầu tư.

Lời kết Chương 2: Giá trị cốt lõi bạn mang về

Mở đầu: Từ "Họ nhận được gì" đến "Tôi là ai trong thế giới BIM"

Nếu Chương 1 giúp bạn hiểu BIM là gì, thì Chương 2 đã mở ra một bức tranh toàn cảnh về những con người đang vận hành nó hàng ngày. Bạn đã thấy BIM không phải là một món đồ chơi công nghệ xa xỉ của riêng kiến trúc sư, mà là một "ngôn ngữ chung" kết nối tất cả các bên tham gia dự án. Giá trị nhận được: Các bên thấy được "mình ở đâu trong bức tranh BIM" và động lực để thay đổi.

Giá trị lớn nhất mà bạn thu hoạch được sau chương này không chỉ là danh sách các lợi ích khô khan, mà là sự thấu hiểu về mối quan hệ cộng sinh trong ngành xây dựng thời đại số.

Nội dung chính: Những "túi hành trang" tư duy từ Chương 2

Khi khép lại chương này, hãy chắc chắn rằng bạn đã "bỏ túi" được ba giá trị cốt lõi sau:

1. Tư duy "điểm kết thúc là điểm khởi đầu": Bạn đã nhận thấy lợi ích lớn nhất của BIM không nằm ở bản vẽ thiết kế, mà nằm ở giai đoạn vận hành và quản lý tài sản (chiếm phần lớn chi phí vòng đời công trình). Khi bạn là kiến trúc sư hay kỹ sư, những dữ liệu bạn tạo ra hôm nay chính là "tài nguyên" để người quản lý tòa nhà sử dụng sau này. Hiểu được điều này, bạn sẽ làm nghề với nhận thức trách nhiệm hoàn toàn khác.

2. Nhận diện giá trị thực chiến cho từng vai trò:

• Chủ đầu tư (Appointing Party): Nhận được sự minh bạch, khả năng kiểm soát dự án dựa trên dữ liệu thực và một "Bản sao số" quý giá để quản lý tài sản lâu dài.

• Người thực hiện (Appointed Parties - KTS, Kỹ sư, Nhà thầu): Giảm thiểu sai sót phối hợp, tối ưu hóa thiết kế, bóc tách khối lượng chính xác (5D) và lập kế hoạch thi công trực quan (4D).

3. Khám phá cơ hội nghề nghiệp mới: Chương này đã chỉ ra rằng BIM mở ra rất nhiều vị trí mới như Quản lý BIM (BIM Manager), Điều phối viên BIM (BIM Coordinator) hay chuyên gia quản lý thông tin dự án, quản lý dữ liệu vận hành. Bạn không chỉ là người vẽ, bạn là người quản lý thông tin số của công trình.

Hình 2.5 - Tổng kết sự kết nối lợi ích xuyên suốt vòng đời dự án

Liên hệ thực tế: Đừng làm BIM trong bóng tối

Hãy tưởng tượng bạn là một kỹ sư hiện trường. Trước đây, bạn chỉ biết làm theo bản vẽ được giao. Nhưng sau Chương 2, bạn hiểu rằng nếu bạn cập nhật đúng những thay đổi thực tế vào mô hình (As-built modeling), bạn đang giúp Chủ đầu tư tiết kiệm hàng tỷ đồng tiền chi phí vận hành, bảo trì sau này. BIM giúp công việc của bạn không còn là những mắt xích rời rạc, mà là một phần của chuỗi giá trị toàn cầu. Việc chứng kiến sự cập nhật, thay đổi từng ngày của mô hình cũng giúp tâm lý người lao động có xu hướng tốt hơn, bớt nhàm chán, khô cứng.

Người mới hay nhầm

Lỗi lầm phổ biến nhất của người mới sau khi thấy các lợi ích này là: "BIM quá tốt cho người khác, nhưng với tôi (ví dụ: một kỹ sư dự toán), nó chỉ làm việc của tôi phức tạp hơn". Sự thật là: BIM có thể khiến giai đoạn đầu của bạn vất vả hơn để tạo lập dữ liệu, nhưng nó sẽ giải phóng bạn khỏi những công việc thủ công, lặp đi lặp lại và hay gây sai sót (như đếm tay hay đo bản vẽ giấy). Giá trị bạn nhận được chính là sự nâng cấp vị thế: từ người "làm thuê cho bản vẽ" trở thành người "quản lý dữ liệu dự toán" thông minh.

Kết ý ngắn

Chương 2 đã cho bạn thấy "trái ngọt" mà BIM mang lại cho mọi thành viên trong dự án. Tuy nhiên, để hái được trái ngọt đó, chúng ta cần những ứng dụng cụ thể và những "luật chơi" bài bản. Đó chính là lý do chúng ta sẽ cùng bước sang Chương 3: 16 ỨNG DỤNG CỦA BIM (BIM USES) – BIM LÀM ĐƯỢC NHỮNG GÌ? để xem chính xác chúng ta sẽ làm gì với mô hình thông tin này.

CHƯƠNG 3: 16 ỨNG DỤNG CỦA BIM (BIM USES) – BIM LÀM ĐƯỢC NHỮNG GÌ?

Mục tiêu: Giới thiệu các ứng dụng thực tế theo chuẩn quốc tế nhưng diễn đạt bằng ngôn ngữ kỹ sư Việt Nam.

3.1. Nhóm Thu thập (Gather): Khảo sát hiện trạng bằng công nghệ số.

3.2. Nhóm Tạo lập (Generate): Thiết kế mô hình, lập dự toán (5D), chi tiết gia công.

3.3. Nhóm Phân tích (Analyze): Kiểm tra xung đột (clash detection), mô phỏng tiến độ (4D), phân tích năng lượng.

3.4. Nhóm Quản lý (Manage): Quản lý tài sản và không gian công trình.

Giá trị nhận được: Hiểu được "BIM Use" – cái chìa khóa để xác định mục tiêu làm BIM cho dự án.

CHƯƠNG 4: NGÔN NGỮ CHUNG VÀ LUẬT CHƠI (TIÊU CHUẨN & OPENBIM)

Mục tiêu: Giúp người mới không bị "ngợp" trước các tiêu chuẩn quốc tế phức tạp.

4.1. openBIM là gì? Tại sao chúng ta cần làm việc trên các nền tảng trung lập?

4.2. IFC – "File PDF" của ngành BIM: Cách thức trao đổi dữ liệu giữa các phần mềm khác nhau.

4.3. Tiêu chuẩn ISO 19650: Quy trình quản lý thông tin chuẩn quốc tế mà Việt Nam đang tiếp cận.

4.4. bSDD – Từ điển dữ liệu số: Để mọi người hiểu cùng một tên gọi cho một đồ vật.

Giá trị nhận được: Nắm được các nguyên tắc cốt lõi để phối hợp hiệu quả trong môi trường chuyên nghiệp.

CHƯƠNG 5: KẾ HOẠCH TRIỂN KHAI BIM (BEP) – CHIẾN LƯỢC ĐỂ THÀNH CÔNG

Mục tiêu: Hướng dẫn người học cách lập kế hoạch thay vì "nhảy vào vẽ ngay".

5.1. BEP là gì? Tại sao dự án BIM không thể thiếu Kế hoạch thực hiện BIM?

5.2. 4 bước lập BEP đơn giản: Xác định mục tiêu -> Thiết kế quy trình -> Xác định thông tin trao đổi -> Xây dựng hạ tầng.

5.3. Ma trận trách nhiệm (RACI): Ai làm việc gì trong thế giới BIM?

5.4. Các lỗi thường gặp: Làm BEP cho có, hoặc BEP quá xa rời thực tế.

Giá trị nhận được: Biết cách tổ chức và quản lý một dự án BIM bài bản.

CHƯƠNG 6: LỘ TRÌNH CHO NGƯỜI MỚI – BẮT ĐẦU TỪ ĐÂU?

Mục tiêu: Vẽ ra con đường cụ thể để người đọc tự tin dấn thân.

6.1. Tư duy trước, công cụ sau: Thay đổi cách nghĩ về quản lý thông tin.

6.2. Học phần mềm nào? Lời khuyên về Revit, Navisworks và các nền tảng phối hợp.

6.3. Tìm kiếm nguồn học liệu: Từ Autodesk, buildingSMART và các khóa đào tạo thực chiến tại Việt Nam.

6.4. Xây dựng hồ sơ năng lực (Portfolio): Cách chứng minh năng lực BIM với nhà tuyển dụng.

Giá trị nhận được: Một "bản đồ hành động" rõ ràng cho 3-6 tháng đầu tiên học BIM.

CHƯƠNG 7: CDE - ĐIỀU KIỆN TIÊN QUYẾT ĐỂ ÁP DỤNG BIM THỰC SỰ VÀ THÀNH CÔNG

CHƯƠNG 8: TRÍ TUỆ NHÂN TẠO (AI) & MÔ HÌNH THÔNG TIN CÔNG TRÌNH (BIM)

TÀI LIỆU THAM KHẢO

Dưới đây là các tài liệu tham khảo mà tôi đã dành thời gian nghiên cứu, tham khảo nhiều để viết “BIM cho người mới bắt đầu”. Tôi chọn lọc chia sẻ lại với bạn đọc theo tiêu chí: uy tín, chất lượng, dễ hiểu cho người mới, ưu tiên nguồn chính thống, tôn trọng bản quyền. Tôi cũng loại bớt các nguồn quá chuyên sâu kỹ thuật, hoặc chỉ phù hợp cho người đã làm BIM lâu năm. Các tài liệu dưới đây bao phủ khá đầy đủ: BIM là gì, openBIM, ISO 19650, BEP/EIR, BIM uses, IFC, dữ liệu và phân loại... Xin chia sẻ lại với bạn đồng nghiệp để tham khảo cùng lời chúc tốt đẹp nhất.

Tầng 1 – Nguồn bắt buộc, phù hợp với người mới bắt đầu

1. Autodesk – What is BIM | Building Information Modeling

Đây là tài liệu rất phù hợp để người mới đọc đầu tiên. Nội dung ngắn gọn, dễ tiếp cận, giúp hình dung BIM không chỉ là mô hình 3D mà là cách tạo lập và quản lý thông tin cho công trình trong suốt vòng đời. Tài liệu này hợp với người mới muốn có một bức tranh tổng quan rõ ràng trước khi đi vào quy trình, tiêu chuẩn hay phần mềm.

2. Autodesk – How to Learn BIM

Tài liệu này hợp với người đang tự hỏi: “Người mới thì nên bắt đầu học BIM từ đâu?” Cách viết theo hướng dẫn nhập môn, giúp người đọc đi từ nhận thức cơ bản, hiểu bối cảnh dự án, rồi mới nghĩ tới công cụ. Rất phù hợp cho người mới hoàn toàn, hoặc kỹ sư đang muốn chuyển từ học phần mềm sang học BIM một cách bài bản hơn.

3. NBS – What is BIM?

Nếu Autodesk phù hợp để mở đầu nhanh và dễ hiểu, thì bài của NBS hợp hơn cho người muốn hiểu BIM theo hướng nghiêm túc hơn một chút. Tài liệu này giúp người đọc thấy BIM không chỉ là mô hình, mà là một cách tổ chức và quản lý thông tin xuyên suốt vòng đời công trình. Phù hợp với người mới nhưng muốn đọc một nguồn có chiều sâu vừa phải, ít màu sắc marketing hơn.

4. buildingSMART – Entry Level Introduction

Đây là một trong những tài liệu nhập môn tốt nhất cho người mới bắt đầu vì nó được xây dựng riêng ở cấp độ “entry level”. buildingSMART là tổ chức có uy tín lớn trong hệ sinh thái openBIM, nên tài liệu này giúp người đọc tiếp cận BIM theo hướng chuẩn mực, trung lập và bền vững. Rất nên đọc nếu muốn có nền đúng ngay từ đầu.

5. buildingSMART – openBIM for the entire building lifecycle

Tài liệu này rất đáng đọc khi người mới đã bắt đầu hiểu BIM là gì và muốn biết thêm: vì sao dữ liệu mở lại quan trọng. Nó giúp làm rõ openBIM, khả năng liên thông giữa các phần mềm và vì sao BIM không nên bị khóa trong một hệ sinh thái công nghệ duy nhất. Phù hợp với người muốn hiểu BIM theo hướng lâu dài, bền vững và ít phụ thuộc nhà cung cấp phần mềm.

Tầng 2 – Nguồn cấu trúc quy trình, giúp bạn chắc hơn

1. Penn State – BIM Execution Planning Guide

Đây là tài liệu nên đọc khi người học đã hiểu BIM cơ bản và muốn bước sang câu hỏi thực tế hơn: “Triển khai BIM trong dự án thì bắt đầu từ đâu?” Bộ tài liệu của Penn State là một trong những nguồn kinh điển về lập kế hoạch thực hiện BIM. Phù hợp cho người mới ở giai đoạn đầu bước vào quản lý BIM, điều phối BIM hoặc chuẩn bị làm việc với BEP/BIM uses.

2. NIBS – BIM Project Execution Planning Guide – Version 2.1

Nếu anh muốn giới thiệu một tài liệu “nghiêm túc hơn, có cấu trúc hơn” cho người mới đã qua phần nhập môn, thì đây là lựa chọn rất tốt. Tài liệu này giúp người đọc hiểu cách tổ chức kế hoạch thực hiện BIM theo logic dự án: mục tiêu, vai trò, đầu ra, trách nhiệm và mốc giao nộp. Nó không phải tài liệu mở đầu đầu tiên, nhưng rất phù hợp cho người mới đang tiến lên mức quản lý và triển khai thực tế.

3. NIBS – BIM Use Definitions (BUD) Standard

Tài liệu này đặc biệt hữu ích cho người mới thường hỏi: “Rốt cuộc BIM được dùng để làm gì trong dự án?” Thay vì nói chung chung, tài liệu này giúp nhìn BIM theo từng mục đích sử dụng cụ thể. Phù hợp để đọc khi muốn hiểu BIM không chỉ là khái niệm, mà là tập hợp các ứng dụng thực tế trong thiết kế, thi công, phối hợp, quản lý và vận hành.

Tầng 3 – Nguồn về dữ liệu mở, IFC, đối tượng và dữ liệu có cấu trúc

1. buildingSMART Technical – Industry Foundation Classes (IFC)

Đây là tài liệu phù hợp khi người mới đã nghe nhiều về IFC nhưng chưa hiểu rõ nó là gì? Tài liệu giúp giải thích vai trò của IFC như một định dạng trao đổi dữ liệu mở trong BIM. Dù có yếu tố kỹ thuật, đây vẫn là nguồn nền tảng rất tốt để người đọc hiểu vì sao khả năng liên thông dữ liệu là một phần rất quan trọng của BIM hiện đại.

2. buildingSMART – buildingSMART Data Dictionary (bSDD)

Nguồn này phù hợp với người bắt đầu đi sâu hơn vào dữ liệu BIM: metadata, thuật ngữ chuẩn, phân loại và ngữ nghĩa của đối tượng. Đây không phải tài liệu “đọc mở đầu” đầu tiên, nhưng rất đáng giới thiệu cho người mới muốn hiểu BIM không chỉ là hình học, mà còn là dữ liệu có cấu trúc và có thể dùng lại, trao đổi, phân tích.

Tầng 4 – Nguồn bổ sung rất đáng giá về quản lý thông tin theo ISO 19650

3. UK BIM Framework – Guidance Part A: The information management function and resources

Đây là tài liệu rất đáng đọc khi người mới bắt đầu muốn chuyển từ “hiểu BIM” sang “hiểu quản lý thông tin theo BIM”. Tài liệu này nghiêng nhiều hơn về vai trò quản lý thông tin, chức năng, nguồn lực và cách tổ chức hệ thống theo tinh thần ISO 19650. Nó phù hợp với kỹ sư, cán bộ QLDA và người muốn đi theo hướng BIM Manager, Information Manager hoặc triển khai CDE bài bản.

Tác giả: Ts Nguyễn Thế Anh Công ty CP Giá Xây Dựng Email: theanh@gxd.vn Kết nối với tác giả:
